Основание для тороидальных трансформаторов (ТОР) - III (8 выводов)
Номер ИШГД4 880 126,127,128,129
Количество выводов 8
Крышка ИШГД7 800 001;-01;-02;-03

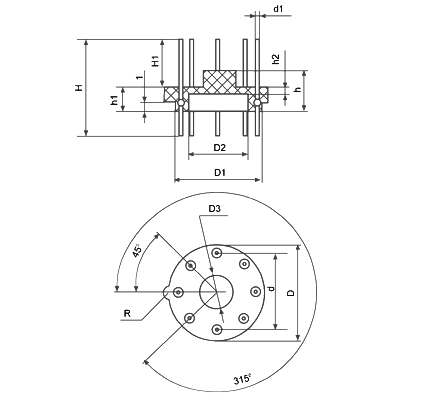

Габаритный чертеж

+ Увеличить чертеж
КРЫШКИ заказываются отдельно

Номер Размеры, мм Крышка
D D1 D2 D3 d d1 H H1 h h1 h2 R
ИКМС 301 314 016 9,8 8,5 5,5 3 7 0,5 12 5 5,5 4,5 1,8 0,5 ИШГД7.800.001
ИКМС 301 314 017 12,4 11 7,5 4 9,5 0,5 12 6 5 3 0,8 0,6 ИШГД7.800.001-01
ИКМС 301 314 018 15 13,6 9,8 6 12 0,5 12 5 6 4 0,8 0,6 ИШГД7.800.001-02
ИКМС 301 314 019 17,8 16,4 12 8 14,5 0,8 14 4,8 7 5 1 0,8 ИШГД7.800.001-03


Заказать расчет трансформатора по индивидуальным параметрам и его изготовление Вы можете по телефону: +7 812 600-15-26
