Трансформаторы ТИМ22-ТИМ25 относятся к группе II и предназначены для импульсов длительностью 0,05 мкс. Их индуктивность рассеяния увеличивается до 0,4–5,5 мкГн, что позволяет эффективно работать с более длинными импульсами. Амплитуда импульса — 10 В, частота — 100 МГц, ток измерения — 15 мА. Конструктивно выполнены в корпусе диаметром 9,6 мм с высотой 15,2 мм и массой до 0,8 г. Эти модели оптимальны для применений, где требуется компромисс между длительностью импульса и минимальными потерями.

Номер группы трансформатора

II

Длительность импульса, мкс

0.05

Амплитуда импульса, В

10

Частота импульса, МГц

100

Ток измерения, мА

15

Индуктивность рассеяния 1:1, мкГн

0.4

Индуктивность рассеяния 3:2, мкГн

1

Индуктивность рассеяния 2:1, мкГн

1.5

Индуктивность рассеяния 3:1, мкГн

3

Индуктивность рассеяния 5:1, мкГн

5.5

Номер рисунка

6.8, a

D, мм

9.6

D1, мм

7

d, мм

0.5

H, мм

15.2

h, мм

5.1

Масса, г, не более

0.8

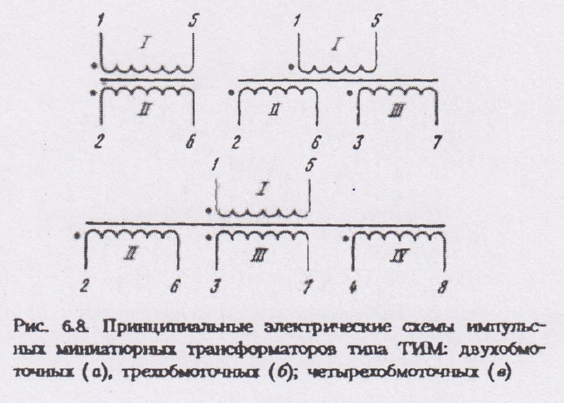

Принципиальная схема ТИМ

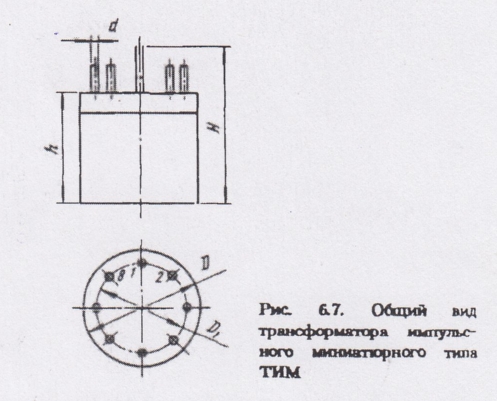

Габаритные размеры
