Трансформаторы импульсные типа ТИМ миниатюрные предназначены для работы в диапазоне частот 0,3-100 кГц при амплитудах импульсов до 20В. Применяются в радиоэлектронной, электронной и квазиэлектронной аппаратуре связи, а также в модульных бытовых приборах с системами цифровой модуляции сигналов.

Режим работы

Работают в импульсном режиме при длительности импульсов 0,02-100 мс и намагничивании до 20 мА. Время фронта и среза импульсов на вторичных обмотках составляет 0,04-2 мкс при различных коэффициентах трансформации.

Производство

Изготавливаются 257 типоразмеров на тороидальных сердечниках типа К.

Классификация

Трансформаторы разделены на 12 групп в зависимости от длительности трансформируемого сигнала импульса. Каждая группа имеет определенное количество обмоток и коэффициенты трансформации.

Конструкция и климатическое исполнение

Изготавливаются в защитном влагонепроницаемом корпусе чашеобразной формы, пригодном для работы в тропическом климате. Конструкция учитывает климатические, механические и биологические факторы воздействия в соответствии с ГОСТ 15150-69 и ГОСТ 16962-71.

Расшифровка аббревиатуры
- **Т** - трансформатор
- **И** - импульсный
- **М** - миниатюрный

Трансформаторы импульсные миниатюрные типа ТИМ с частотой импульса 0,3...100 кГц и амплитудой импульса до 20 В предназначены для работы в функциональных блоках и узлах радиоэлектронной, электронной и квази-электронной аппаратуры средств связи. Применяются трансформаторы в импульсных устройствах бытовой аппаратуры модульного исполнения с цифровой системой модуляции сигналов. Трансформаторы работают в импульсном режиме с длительностью импульсов 0,02...100 мкс и током намагничивания до 20 мА. Длительность фронта и среза импульса на вторичных обмотках при различных коэффициентах трансформации 0,04...2 мкс.

Промышленность изготавливает трансформаторы одного типа 257 типономиналов на тороидальных магнитопроводах типа КК.

В зависимости от трансформируемой длительности импульса сигнала миниатюрные трансформаторы подразделяются на 12 групп, каждая из которых содержит трансформаторы с определенным числом обмоток и различными коэффициентами трансформации.

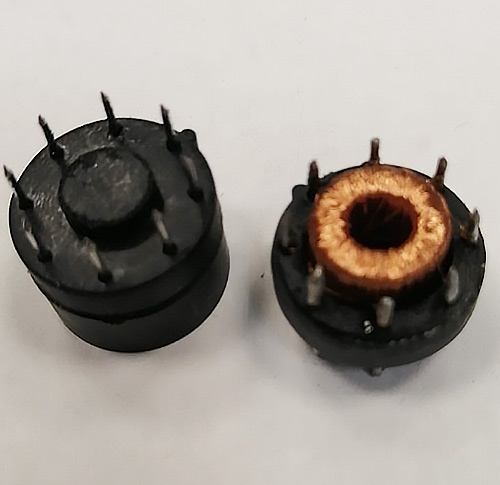

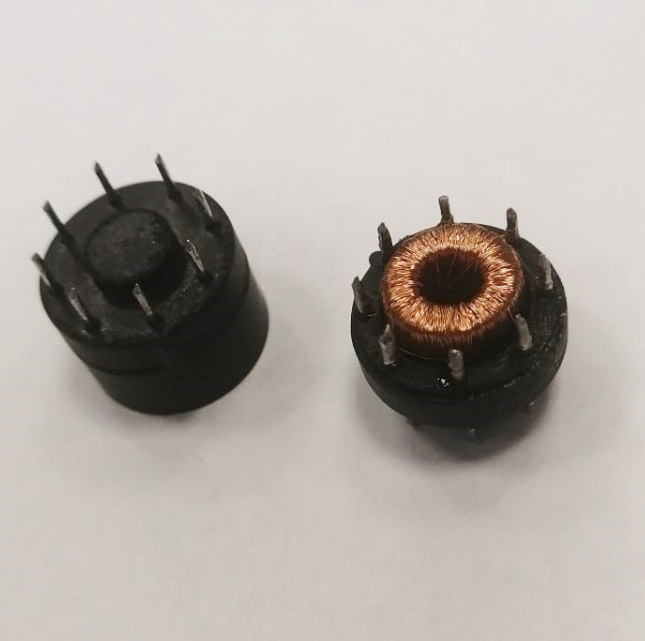

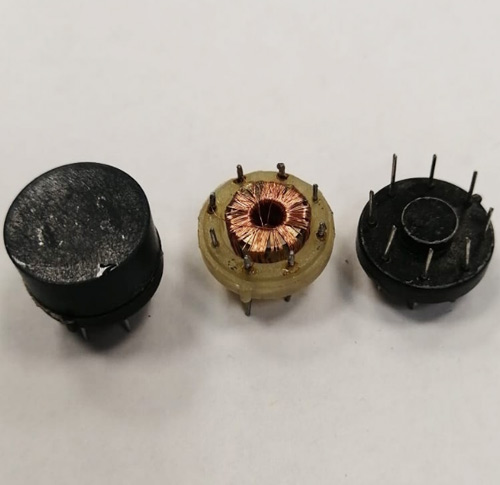

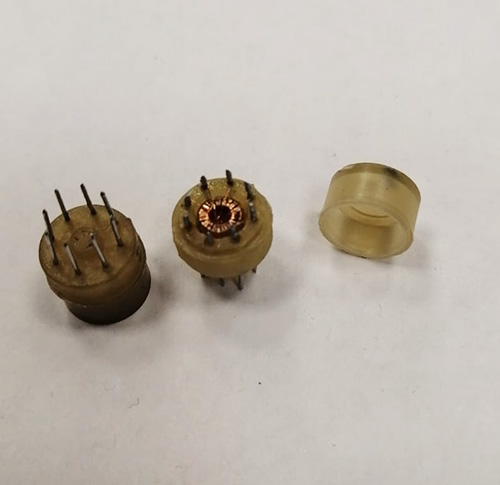

Импульсные миниатюрные трансформаторы изготавливают в защитном корпусе в виде стаканчика во влагозащищенном исполнении, пригодном для эксплуатации в макрорайонах с тропическим климатом. В зависимости от заданных условий эксплуатации трансформаторы изготовляют с учетом климатических, механических, биологических и других внешних воздействующих факторов. В обобщенной форме виды, значения и характеристики климатических и механических воздействующих факторов (в соответствии с требованиями ГОСТ 15150–69, ГОСТ 16962–71) приведены в первой главе справочника.

Миниатюрным трансформаторам присвоено сокращенное обозначение – ТИМ, где T – трансформатор, И – импульсный, М – миниатюрный. При заказе трансформаторов и при разработке конструкторской документации применяется полное условное обозначение, которое состоит из слова "трансформатор", сокращенного обозначения типа трансформатора, условного порядкового номера разработки, обозначения тропического исполнения буквой T и обозначения стандарта или ТУ, по которым производится приемка готовых трансформаторов у промышленности. Пример условного обозначения импульсного миниатюрного трансформатора с порядковым номером 55 тропического исполнения: трансформатор ТИМ557.

Конструкция и размеры. Общий вид, габаритные и установочные размеры импульсных миниатюрных трансформаторов показаны на рис. 6.7. Конструктивные размеры и масса трансформаторов приведены в табл. 6.17. Габаритные и установочные размеры трансформаторов типа ТИМ зависят от климатического исполнения, типоразмера магнитопровода и группы трансформатора.
