Модели ТИМ43-ТИМ46 (группа III) работают с импульсами 0,1 мкс и имеют индуктивность рассеяния 0,45–6 мкГн. Электрические параметры идентичны предыдущей подгруппе, но конструктивное исполнение отличается (рисунок 6.8, b). Габариты стандартные: диаметр 9,6 мм, высота 15,2 мм, масса 0,8 г. Эти трансформаторы применяются в схемах, где требуется вариативность монтажа при сохранении электрических характеристик для импульсов средней длительности.

Номер группы трансформатора

III

Длительность импульса, мкс

0.1

Амплитуда импульса, В

10

Частота импульса, МГц

100

Ток измерения, мА

15

Индуктивность рассеяния 1:1, мкГн

0.45

Индуктивность рассеяния 3:2, мкГн

1.2

Индуктивность рассеяния 2:1, мкГн

1.8

Индуктивность рассеяния 3:1, мкГн

3.5

Индуктивность рассеяния 5:1, мкГн

6

Номер рисунка

6.8, b

D, мм

9.6

D1, мм

7

d, мм

0.5

H, мм

15.2

h, мм

5.1

Масса, г, не более

0.8

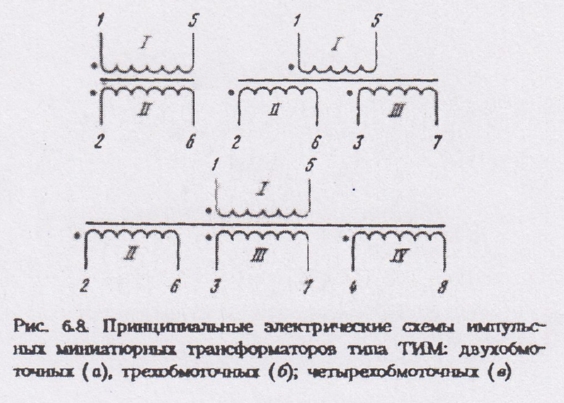

Принципиальная схема ТИМ

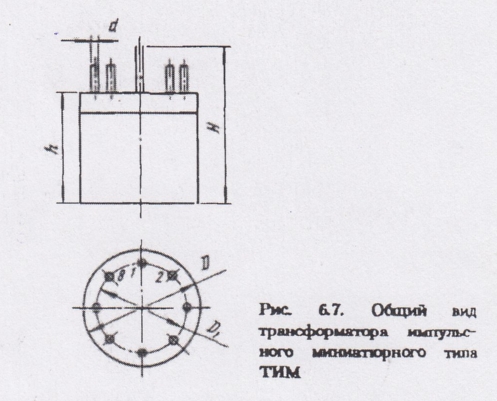

Габаритные размеры
